Die rasante Entwicklung der Solartechnik und der zunehmende Einsatz von Photovoltaikanlagen erzeugen den Bedarf an Lösungen, die eine einfache Integration von Solarmodulen in Dachsysteme ermöglichen. Eine besondere Herausforderung ist die Montage auf Gebäuden, die mit Wärmedämmpaneelen eingedeckt sind – hier ist der Erhalt von Kontinuität und Wasserdichtheit des Dachsystems entscheidend.
Als Antwort auf diese Anforderungen wurde ein Dach-Dämmpaneel mit besonders geformter Trapezrippe entwickelt. Diese Rippe ist für die Aufnahme der Aluminiumträger der Solarmodule vorgesehen. Diese konstruktive Lösung ermöglicht es, ein Gebäude mit Paneelen einzudecken, die bereits für die Integration einer Solaranlage vorbereitet sind. Die Photovoltaikanlage kann ebenso in einer späteren Nutzungsphase des Gebäudes eingebaut werden.
So kann ein Investor die spätere Montage von Solarmodulen bereits in der Bauphase berücksichtigen, ohne zusätzliche Eingriffe in die Dacheindeckung.
Integration von Solaranlagen ohne Durchbohren des Dachblechs
Bei herkömmlichen Systemen zur Montage von Photovoltaikmodulen auf Dächern aus Sandwichpaneelen muss häufig das Außenblech des Paneels durchbohrt werden, um die Träger an der Unterkonstruktion zu befestigen. Das erfordert zusätzliche Abdichtung und kann langfristig eine empfindliche Stelle der Dacheindeckung darstellen.

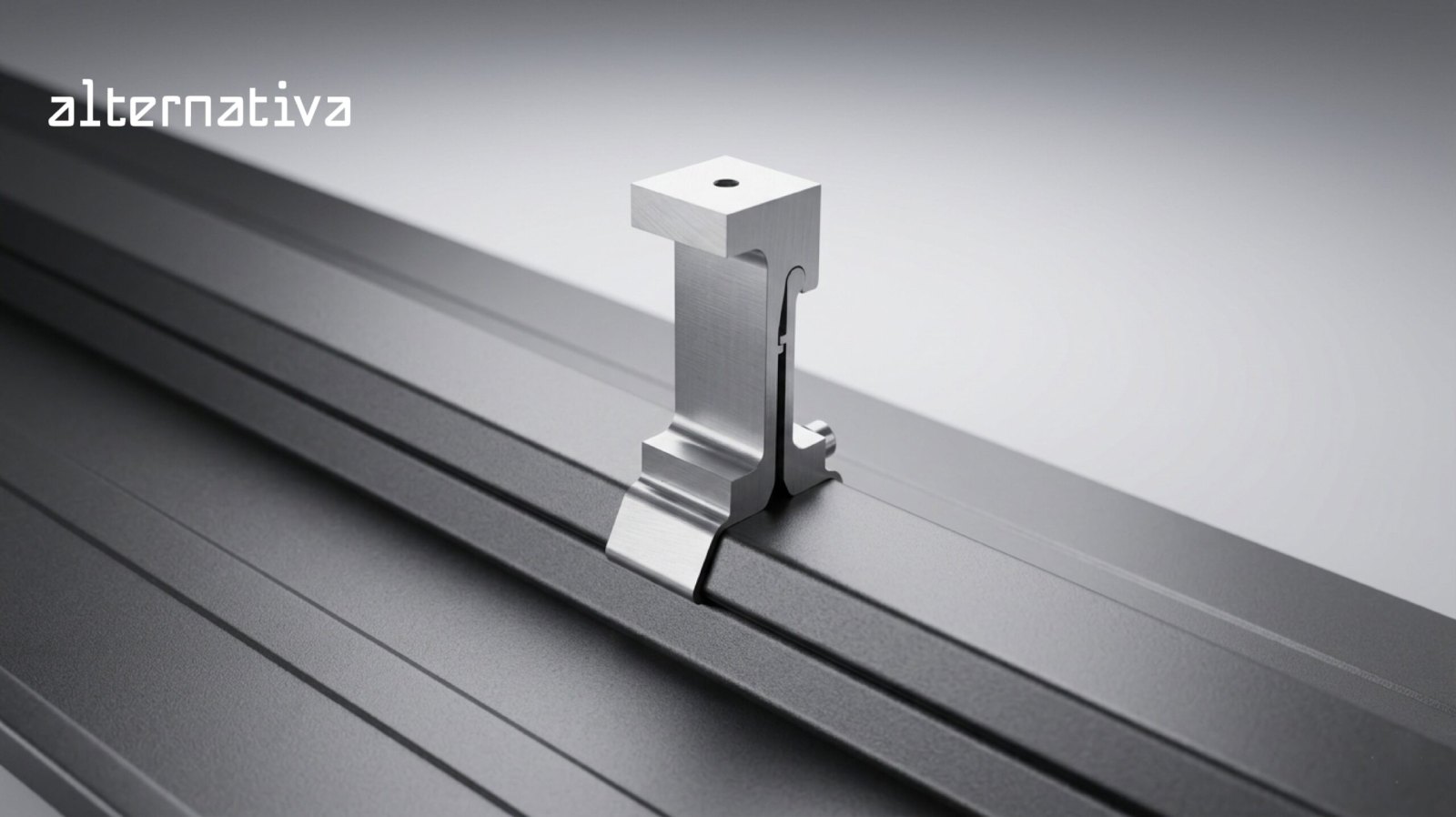

Das Dach-Dämmpaneel mit der besonders geformten Rippe erlaubt einen anderen Weg. Die Aluminiumträger lassen sich unmittelbar an der Profilierung des Paneels befestigen. Dadurch entfällt die Perforation des Außenblechs, während Kontinuität und Wasserdichtheit des Dachs erhalten bleiben.
Konstruktiver Aspekt des Systems
Die Aluminiumträger der Solarmodule stützen sich auf die Geometrie der besonders geformten Rippe des Dachpaneels, wodurch die Lasten der Solarkonstruktion in das Dachsystem eingeleitet werden. Dank der eigens entwickelten Profilierung besitzen diese Paneele eine erhöhte statische Tragfähigkeit gegenüber üblichen Dach-Sandwichpaneelen, was die sichere Aufnahme der Lasten aus Solarmodulen und deren Trägern zusätzlich begünstigt.
Anordnung und Anzahl der Träger sind für jedes Gebäude gesondert festzulegen, abhängig von den klimatischen Lasten (Wind und Schnee), der Dachgeometrie, den Spannweiten der Paneele und der Anordnung der Solarmodule. Die Bemessung des Befestigungssystems ist durch einen statischen Nachweis nach den geltenden technischen Vorschriften zu führen.
Anwendung auf modernen Industriedächern
Der zunehmende Einsatz von Wärmedämmpaneelen im Industrie- und Gewerbebau erzeugt den Bedarf an Lösungen, die die Einbindung erneuerbarer Energien ermöglichen. Genau deshalb ist ein Dach-Dämmpaneel mit integrierter Lösung für Solarträger eine praxisgerechte Antwort: Es verbindet die Funktion der Dacheindeckung mit der Vorbereitung für den späteren Bau einer Solaranlage. Dieser Ansatz gibt Investoren mehr Spielraum bei der Planung der Energiesysteme eines Gebäudes.
Technischer Hinweis
Die beschriebene Lösung ist ein konstruktives Konzept zur Integration von Solaranlagen in Dach-Sandwichpaneele. Die endgültigen technischen Eigenschaften des Systems, einschließlich Anordnung und Anzahl der Träger, werden entsprechend den klimatischen Lasten, der Dachkonfiguration und den Anforderungen der konkreten Photovoltaikanlage festgelegt. Den statischen Nachweis kann das Unternehmen Alternativa d.o.o. Sarajevo als Inhaber dieser technischen Lösung führen.
Wird die Photovoltaikanlage nicht installiert oder nicht genutzt, stellt diese Lösung zudem kein Hindernis für die übliche Verwendung der Dach-Sandwichpaneele dar und beeinträchtigt deren Funktion in keiner Weise.
