Topterm KP Solar
3D-Modell wird geladen…
3D-Ansicht
Zum Drehen mit der Maus ziehen
Dach-Sandwichpaneel <b>für die Montage von Solarmodulen</b>. Gleiches Trapezblech und gleicher Kern wie beim Dachpaneel, dazu ein Aluminiumhalter, der auf die Rippe geklemmt wird — <b>ohne das Deckblech zu durchbohren</b>. Dicken von 30 bis 150 mm.
Dicke
30–150 mm
U-Wert
0,63–0,13 W/m²K
Gewicht
9–14 kg/m²
Kern
PUR / PIR
Halter
Ohne Bohren des Blechs
Deckbreite
1000 mm
RT 40/250/1000
Standardprofilierung
Über das Produkt
Dach und Kraftwerk auf einer Platte

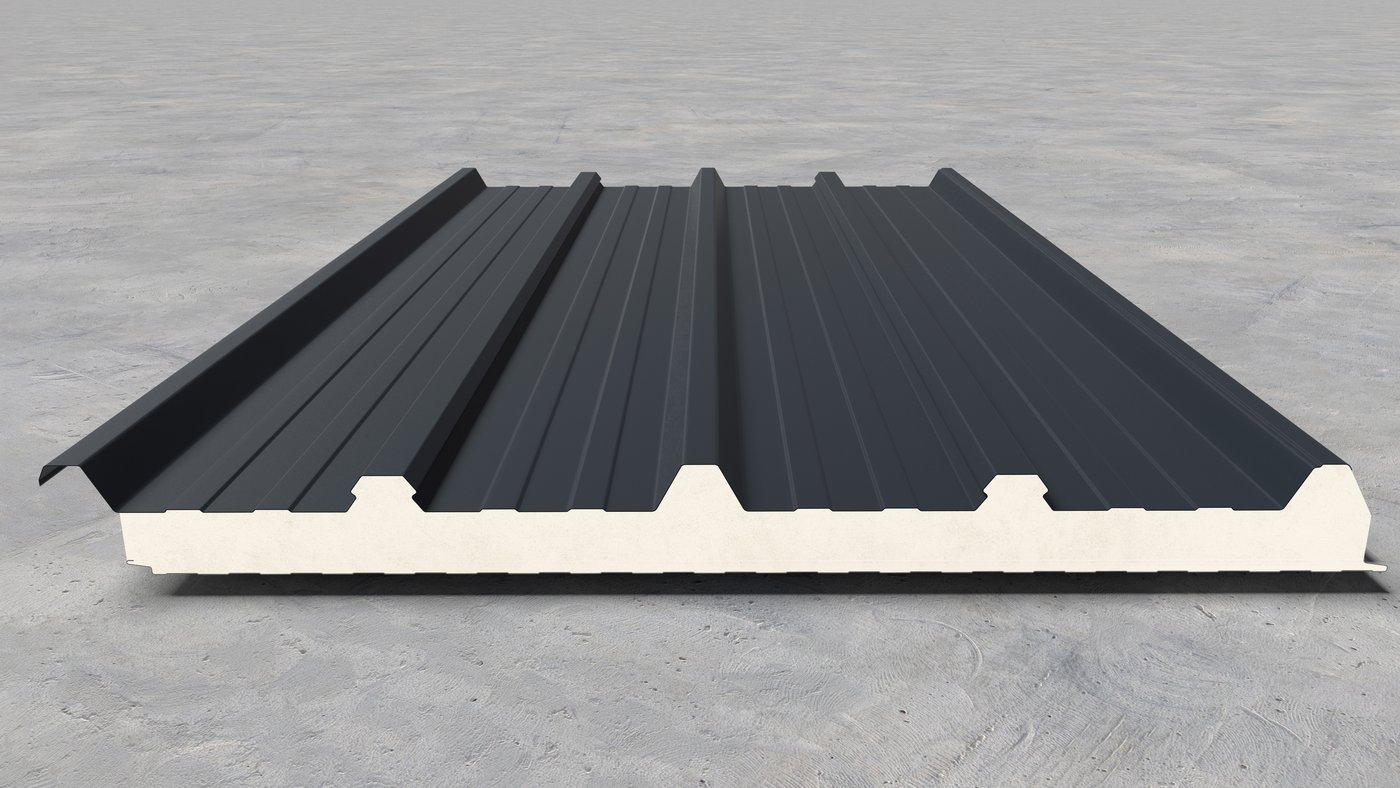

Topterm KP Solar ist ein wärmegedämmtes Dachpaneel, vorbereitet für die Montage von Solarmodulen. Es besteht aus zwei Profilblechen und einem Kern aus Polyurethan — PUR oder PIR — und die Außenseite ist ein Trapezblech mit fünf Rippen und Aussteifungen im Feld, woraus die hohe Tragfähigkeit folgt.
Das Modul wird nicht durch das Deckblech befestigt. Auf die Rippe des Paneels wird ein Aluminiumhalter geklemmt, auf die Halter kommen Schienen und auf die Schienen die Solarmodule — so bleibt das Blech ungebohrt und das Dach dicht. Wie sich das System zusammenfügt, zeigt die Animation weiter unten auf der Seite, wo sich auch der Halter selbst in einer 3D-Ansicht dreht.
Das Paneel wird in Dicken von 30 bis 150 mm gefertigt, mit einer Nettodeckbreite von 1000 mm und einer Mindestdachneigung von 5°. Die Innenseite wird als Linien-, Mikro- oder Flachprofilierung ausgeführt.
Dasselbe Dachpaneel, dazu Halter und Schienen, an denen das Modul befestigt wird.
Der Aluminiumhalter wird auf die Paneelrippe geklemmt — das Deckblech bleibt ungebohrt.
Profil TR40/250/1000 — Rippen von 40 mm Höhe tragen Dach und Module.
Polyurethankern bis 150 mm —
für beheizte Hallen und Betriebe.
Unsere Farbpalette
Volle RAL-Palette ab Lager
Standardfarben sind ab Lager mit sehr kurzen Lieferzeiten verfügbar. Auf Wunsch fertigen wir auch spezielle RAL-Kombinationen sowie dekorative Oberflächen in Holzoptik.
Standardfarben
Ab Lager · sehr kurze Lieferzeiten
Zusätzliche Farben
Auf Bestellung · spezifische RAL-Kombinationen
Die Standardfarben des Dachpaneels sind RAL 9002 und RAL 9006. Zusätzlich werden RAL 3009, 5010, 6028, 7016, 8019 und 9007 gefertigt. Für ein genaues Farb- und Strukturmuster wenden Sie sich an unser Team — wir senden physische Muster.
Das komplette System
Wie sich das System zusammenfügt
Paneel, Halter, Schienen und Solarmodule — in der Reihenfolge, in der sie montiert werden. Der Halter greift an der Rippe des Paneels, ohne das Deckblech zu durchbohren.
Technische Daten
Spezifikation Topterm KP Solar
Paneeltyp
Dach-Sandwichpaneel für die Montage von Solarmodulen
Kern
Polyurethan (PUR) oder Polyisocyanurat (PIR)
Paneeldicke
30, 40, 50, 60, 80, 100, 120 und 150 mm
U-Wert
0,63 · 0,48 · 0,39 · 0,33 · 0,25 · 0,20 · 0,17 · 0,13 W/m²K (der Reihe nach je Dicke)
Paneelgewicht
Von 9,10 bis 14,19 kg/m², je nach Dicke
Deckbreite
1000 mm netto; Gesamtbreite der Platte 1075 mm
Außenprofilierung
TR40/250/1000 — fünf Trapezrippen von 40 mm Höhe, im Abstand von 250 mm
Innenprofilierung
Linie 25, Linie 50, Mikroprofil oder flach
Außenblech
Verzinktes und beschichtetes Stahlblech, 0,50 mm
Innenblech
Verzinktes und beschichtetes Stahlblech, 0,40 mm
Halter des Solarmoduls
Aluminium, auf die Paneelrippe geklemmt; das Deckblech wird nicht gebohrt
Mindestdachneigung
5°, oder weniger bei Erfüllung besonderer Bedingungen
Anwendung
Wo das KP Solar eingesetzt wird
Solaranlagen auf dem Dach
Produktionshallen und Lager mit Modulen auf dem Dach.
Produktionshallen
Dachflächen großer Spannweite über Betrieben.
Lager und Logistik
Distributionszentren mit großer Dachfläche.
Landwirtschaftliche Bauten
Höfe und Trocknungsanlagen mit eigener Stromerzeugung.
